Фланцы литые из ковкого чугуна на Ру от 1,6 до 4,0 МПа (от 16 до 40 кгс/см2). Конструкция и размеры.
ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
ФЛАНЦЫ ЛИТЫЕ ИЗ КОВКОГО ЧУГУНА
НА Ру от 1,6 до 4,0 МПа (от 16 до 40 кгс/см2)
КОНСТРУКЦИЯ И РАЗМЕРЫ
ГОСТ 12818-80
ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР ПО УПРАВЛЕНИЮ
КАЧЕСТВОМ ПРОДУКЦИИ И СТАНДАРТАМ
Москва
ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
ФЛАНЦЫ ЛИТЫЕ ИЗ КОВКОГО ЧУГУНА Конструкцияиразмеры Cast malleable iron flanges for Pnom | ГОСТ |
Срок действия с 01.01.83
до 01.01.93
Изменение № 2 ГОСТ 12818-80фланцы литые из ковкого чугуна на Pу от 0,1 до 1,6 МПа (от 1 до 16 кгс/см2) Конструкция и размеры
Утверждено и введено в действие Постановлением Госстандарта России от 15.04.92 № 402
Дата введения 01.10.92
1. Настоящий стандарт распространяется на фланцы литой арматуры, соединительных частей, машин, приборов, патрубков аппаратов и резервуаров из ковкого чугуна на условное давление Ру от 1,6 до 4,0 МПа (от 16 до 40 кгс/см2) и температуру среды от 243 до 673 К (от минус 30 до плюс 400 °С).
Требования пп. 1-3; 5; 7 настоящего стандарта являются обязательными, остальные требования-рекомендуемыми.

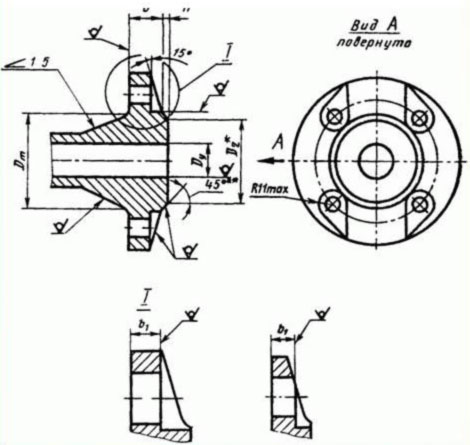

2. Конструкция и размеры фланцев должны соответствовать указанным на чертеже и в таблице.
1, 2. (Измененная редакция, Изм. № 1, 2).
3. Фланцы должны изготовляться с уплотнительными поверхностями исполнений 1, 2, 3 и присоединительными размерами по ГОСТ 12815-80.
4. Предельные отклонения размеров отливок-по 9 классу точности ГОСТ 26645-85.
(Измененная редакция, Изм. № 2).
5. Неуказанные размеры и предельные отклонения-по рабочим чертежам, утвержденным в установленном порядке.
6. Допускается изготовление фланцев Dy 15 мм без скоса под углом 15° и выемки по радиусу R 11 max, а также квадратных фланцев со скосом от 8 до 15°.
7. Технические требования, материал фланцев, крепежных деталей и прокладок-по ГОСТ 12816-80.
______________________
*D2 и h-по ГОСТ 12815-80.
** Допускается выполнять скругление.
мм
Проход условный Dy | Py, МПа (кгс/см2) | |||||
1,6 (16) | 2,5 и 4,0 (25 и 40) | |||||
b | b1 | Dm | b | b1 | Dm | |
15 | 12 | 8 | 38 | 14 | 8 | 38 |
20 | 44 | 44 | ||||
25 | 49 | 49 | ||||
32 | 13 | 10 | 62 | 15 | 10 | 62 |
40 | 70 | 70 | ||||
50 | 15 | 80 | 17 | 80 | ||
65 | 17 | 106 | 19 | 106 | ||
80 | 19 | 116 | 21 | 116 | ||
ИНФОРМАЦИОННЫЕ ДАННЫЕ
1. РАЗРАБОТАН И ВНЕСЕН Министерством химического и нефтяного машиностроения СССР.
ИСПОЛНИТЕЛИ
М. И. Власов, О. Н. Шпаков, Р. И. Хасанов, О. И. Федоров (руководитель темы), Б. В. Бурмистров, А. П. Келка, Н. С. Сизова.
2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по стандартам от 20.05.80 № 2238.
3. Срок первой проверки-1991 г.; периодичность проверки-5 лет.
4. ВЗАМЕН ГОСТ 12817-67, ГОСТ 12818-67, ГОСТ 12819-67.
5. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
Обозначение НТД, на который дана ссылка | Номер пункта |
ГОСТ 26645-85 | 4 |
ГОСТ 12815-80 | 3 |
ГОСТ 12816-80 | 7 |
6. Переиздание (ноябрь 1989 г.) с Изменениями № 1, 2 утвержденными в декабре 1987 г., апреле 92 г. (ИУС 4-88, 7-92)
